Apache源码阅读笔记一:Content-MD5字段

Apache源码阅读笔记一:Content-MD5字段

通常在提供下载服务时,服务器都会预先提供一个MD5校验和,用户下载完文件以后,用MD5算法计算下载文件的MD5校验和,然后通过检查这两个校验和是否一致,就能判断下载的文件是否出错。而Content-MD5是HTTP协议中一个有类似功能的字段。

Content-MD5在RFC2616中的说明是用来提供实体主体(entity-body)的 MD5 摘要(digest),为的是提供 end-to-end 消息完整性检测(MIC,可以用来检测实体主体传输过程中的偶然性变动,但不一定能防范恶意攻击)。只有源服务器或客户端可生成 Content-MD5 头域;不得由代理和网关生成,否则会有悖于其作为端到端完整性检验的价值。

任何实体主体的接收者,包括代理和网关,都可以检查此头域里的摘要值与接收到的实体主体的摘要值是否相符。但是这个字段不能保证消息没有被篡改,所以不要将它作为一种安全手段,修改正文的人同样可以修改字段的内容。

在 Apache 中我们可以通过设置 ContentDigest On 打开 Content-MD5 的输出,详细说明猛击这里

那么,在 Apache 中是如何通过设置 ContentDigest 来开启 Content-MD5 字段的输出,此字段生成的算法是怎样的?

控制 Content-MD5 字段

前面我们有说过在配置文件中增加 ContentDigest On 可以打开 Apache 的 Content-MD5 的输出,在 Apache 内核中这个配置项是如何加载的?在生成内容时是根据哪些变量控制 Content-MD5 的输出?

我们知道 Apache 的模块中有一种叫预加载模块。这些模块是 Apache 运行非常重要的模块,我们今天所说的 Content-MD5 字段就包含这些预加载模块中的一个模块 core_module 中。虽然 Apache 针对不同的操作系统有不同的预加载模块列表,但是 core_module 都会作为第一个加载的模块放在列表的最前面。

Apache 在通过 ap_setup_prelinked_modules 加载完这些预加载的模块后,其运行的基本条件已经具备。在各种池初始化后, Apache 会进行配置文件解析,并针对配置文件中每一个有效项进行循环遍历,判断这些配置项与现有模块的指令(directive)是否匹配,如果匹配并且其参数设置为在读取配置时执行(EXEC_ON_READ,Content-MD5的此参数设置为OR_OPTIONS),则执行此字段的执行函数并将此项添加到配置项的指令集中。如果没有匹配,则直接将此节点添加到指令集中。

待所有的参数加载完后,Apache 内核会执行配置树(ap_process_config_tree)的所有执行函数。根据不同的指令参数,Apache 会调用每个指令的func(不同的参数使用不同的宏,虽然现在最终都是调用 func)。回到我们关注的内容,Content-MD5字段对应的是 set_content_md5 。此函数去掉验证输入,错误处理,就剩下一句:


 d->content_md5 = arg != 0;

这里的arg就是我们在配置文件中的 Off 和 On,Off的值为0, On的值为1。即当 ContentDigest On 时,d->content_md5的值为1。

生成Content-MD5字段的内容

前面有说提到 Content-MD5 字段最终是由 d->content_md5 控制。除此之外,此参数的输出还与输出过滤器相关,如果输出的过滤类型不是 AP_FTYPE_RESOURCE,则不会输出 Content-MD5 字段。

如果真输出 Content-MD5 字段,则 Apache 内核会调用 ap_md5digest(/server/util_md5.c文件) 函数。 Apache 实现的 MD5 算法与标准的算法步骤有一些出入。标准算法是按照如下5个步骤进行:

  1. Append Padding Bits: 信息计算前先要进行位补位
  2. Append Length
  3. Initialize MD Buffer: 用一个四个字的缓冲器(A,B,C,D)来计算报文摘要,A,B,C,D分别是32位的寄存器,初始化使用的是十六进制表示的数字。
  4. Process Message in 16-Word Blocks
  5. Output: 报文摘要的产生后的形式为:A,B,C,D。也就是低位字节A开始,高位字节D结束。

因为在大多数情况下我们都无法或很难提前计算出输入信息的长度。因此在具体实现时Append Padding Bits和Append Length这两步会放在后面,如下代码:


    AP_DECLARE(char *) ap_md5digest(apr_pool_t *p, apr_file_t *infile)
    {
        apr_md5_ctx_t context;
        unsigned char buf[4096]; /* keep this a multiple of 64 */
        apr_size_t nbytes;
        apr_off_t offset = 0L;

        apr_md5_init(&context);
        nbytes = sizeof(buf);
        while (apr_file_read(infile, buf, &nbytes) == APR_SUCCESS) {
            apr_md5_update(&context, buf, nbytes);
            nbytes = sizeof(buf);
        }
        apr_file_seek(infile, APR_SET, &offset);
        return ap_md5contextTo64(p, &context);
    }

apr_md5_init函数执行标准算法的第三步,初始化MD缓存,而标准算法的第一步、第二步和第四步都在 apr_md5_update 中体现。最后一步输出对应 ap_md5contextTo64 。

关于MD5算法的详细算法在后续的文章中介绍。

PHP脚本运行超时管理机制

PHP脚本运行超时管理机制

在我们平常的开发中,也许曾经都遇到过PHP脚本运行超时的情况,此时PHP会显示错误说: “Fatal error: Maximum execution time of XXX seconds exceeded in XXX”,并终止脚本的运行。当遇到这种情况我们经常会通过使用 set_time_limit(非安全模式),或修改配置文件并重启服务器,或者修改程序减少程序的执行时间,使其在允许的范围之内,以解决此问题。但是,这些都是在应用层上我们可以看到的的表象,在PHP内核中有一套这样的机制支撑这样一个表象。

这是PHP为防止某些业务脚本长时间执行而阻塞其它脚本的处理或耗尽服务器资源,从而实现的脚本运行的超时管理机制。其本质上是PHP通过针对不同的平台实现定时器,依赖运行时的超时全局变量(EG(timeout_seconds))管理并控制定时器的运行。所有对脚本运行时长的管理,包括接口函数和配置文件对于最大运行时长的配置,最终都是通过管理超时全局变量并重启定时器来实现的。

初始化和超时配置项

在PHP内核的核心层文件/main/main.c文件中,定义了PHP的核心配置项以及每个配置项对应的on_modify方法。在模块初始化(php_module_startup)时,PHP内核会调用ini配置的注册函数,将定义的核心配置项添加到ini配置的指令集中,并且会调用每个配置项对应的on_modify方法。

用于定义脚本运行最长时间的max_execution_time配置项也是这些核心配置项的一员,它的默认值为30秒,对应的on_modify方法是OnUpdateTimeout。当注册这些核心配置项时,max_execution_time的on_modify方法将被调用,此时配置项的值将传递给超时全局变量:EG(timeout_seconds),并通过zend_set_timeout方法启动定时器。

针对WIN平台和类unix平台,PHP内核实现了不同的定时器。 Win32平台的定时器是在WM_TIME的基础上封装了一个计时器。通过创建一个独立线程控制计时器,并创建一个消息环,WaitForSingleObject用来阻塞zend_init_timeout_thread 返回。当接收到WM_REGISTER_ZEND_TIMEOUT时开始计时,实际上此时计时的任务是SetTimer(timeout_window, wParam, lParam*1000, NULL); 系统会在 seconds * 1000 后发个 WM_TIMER,这个时候就结束计时,中间可以被 WM_UNREGISTER_ZEND_TIMEOUT 打断。

类unix平台使用Linux的API函数setitimer,指定SIGPROF信号为超时处理信号,对应超时处理函数zend_timeout,当发生超时时,会发送此信号并触发函数zend_timeout显示错误信息并中止程序。

如果需要取消定时器,Win平台通过PostThreadMessage发送WM_UNREGISTER_ZEND_TIMEOUT给线程即可,类unix平台会重置定时器的时长为0。

超时管理

超时机制的管理非常灵活,有三种修改运行时长的方法。

1、 修改配置项。默认情况下PHP脚本的最长运行时长为30s。如果需要调整此项,可以通过修改php.ini文件中的max_execution_time项并重启动服务器达到修改最长运行时长的目的。此种方法适用于最开始的默认配置修改,或在其它方法无效的情况下使用。

2、 使用set_time_limit接口函数。此函数的作用是设置脚本最大执行时间。当此函数被调用时,set_time_limit()会从零开始重新启动超时计数器。比如,每一次设置是5秒,待脚本运行4秒后,脚本中又设置了5秒,那么,脚本在超时之前可运行总共时间为10秒。如下脚本示例:

    <?php
    set_time_limit(5);
    for ($i = 0; $i < 4; $i++) {
        sleep(1);
        echo $i, "<br />";
    }

    set_time_limit(5);

    for ($i = 0; $i < 4; $i++) {
        sleep(1);
        echo $i, "<br />";
    }

如上的代码,程序会执行完两个循环,都输出0,1,2,3。如果我们注释掉中间的set_time_limit(5),程序再运行一次,此时就会在第二个循环输出0后报错。

在安全模式下,无法通过set_time_limit和ini_set重新设置max_execution_time,只有关闭安全模式或改变php.ini中的时间限制才能达到修改此参数的目的。

3、 通过ini_set修改max_execution_time参数。

以上的三种方法,其实现过程基本类似,前一种是在初始化时调用on_modify指针函数。后两种在处理了参数后,调用zend_alter_ini_entry_ex函数,触发on_modify函数。于是,管理超时机制的所有操作最终都汇集到OnUpdateTimeout函数。在此函数中,通过zend_set_timeout重新设置脚本的超时时间。

PHP缓存之APC-简介、存储结构和操作

APC简介

APC,全称是Alternative PHP Cache,官方翻译叫”可选PHP缓存”。它为我们提供了缓存和优化PHP的中间代码的框架。 APC的缓存分两部分:系统缓存和用户数据缓存。

  • 系统缓存 它是指APC把PHP文件源码的编译结果缓存起来,然后在每次调用时先对比时间标记。如果未过期,则使用缓存的中间代码运行。默认缓存 3600s(一小时)。但是这样仍会浪费大量CPU时间。因此可以在php.ini中设置system缓存为永不过期(apc.ttl=0)。不过如果这样设置,改运php代码后需要重启WEB服务器。目前使用较多的是指此类缓存。
  • 用户数据缓存 缓存由用户在编写PHP代码时用apc_store和apc_fetch函数操作读取、写入的。如果数据量不大的话,可以一试。如果数据量大,使用类似memcache此类的更加专著的内存缓存方案会更好。

在APC中我们也可以享受APC带来的缓存大文件上传进度的特性,需要在php.ini中将apc.rfc1867设为1,并且在表单中加一个隐藏域 APC_UPLOAD_PROGRESS,这个域的值可以随机生成一个hash,以确保唯一。之前的一篇文章PHP文件上传进度的实现原理中有对此更为细致的说明。

APC与PHP内核的交互

APC是作为一个扩展添加到PHP体系中的。因此,按照PHP的扩展规范,它会有PHP_MINIT_FUNCTION、PHP_MSHUTDOWN_FUNCTION、PHP_RINIT_FUNCTION、PHP_RSHUTDOWN_FUNCTION等宏定义的函数。在PHP_MINIT_FUNCTION(apc)中有调用apc_module_init中,并且在此函数中通过重新给zend_compile_file赋值以替换系统自带的编译文件过程,从而将APC自带的功能和相关数据结构插入到整个PHP的体系中。

这里会有一个问题,如果出现多个zend_compile_file的替换操作呢?在实际使用过程,这种情况会经常出现,比如当我们使用xdebug扩展时,又使用了apc,此时PHP是怎么处理的呢?不管是哪个扩展,在使用zend_compile_file替换时,都会有一个自己的compile_file函数(替换用),还有一个作用域在当前扩展的,一个旧的编译函数:old_compile_file。相当于每个扩展当中都保留了一个对于前一个编译函数的引用,形成一个单向链表。并且,所有最终的op_array都是在新的zend_compile_file中通过old_compile_file生成,即都会沿着这条单向链表,将编译的最终过程传递到PHP的zend_compile_file实现。在传递过程中,每经过一个节点,这些节点都会增加一些属于自己的数据结构,以实现特定的需求。

APC内部存储结构

在APC内部,对于系统缓存和用户缓存分别是以两个全局变量存储,从代码逻辑层面就隔离了两种缓存,当然,这两种存储的实现过程和数据结构是一样的,它们都是apc_cache_t类型,如下:


    /* {{{ struct definition: apc_cache_t */
    struct apc_cache_t {
        void* shmaddr;                共享缓存的本地进程地址
        cache_header_t* header;       缓存头,存储在共享内存中
        slot_t** slots;               缓存的槽数组,存储在共享内存中
        int num_slots;                存储在缓存中的槽个数
        int gc_ttl;                   GC列表中槽的最大生存时间
        int ttl;                      如果对槽的访问时间大于这个TTL,需要则移除这个槽
        apc_expunge_cb_t expunge_cb;  /* cache specific expunge callback to free up sma memory */
        uint has_lock;                为可能存在的造成同一进程递归锁而存在的标记 /* flag for possible recursive locks within the same process */
    };
    /* }}} */

对于一个缓存,apc_cache_t类型的变量是其入口,它包含了这个缓存的一些全局信息。每个缓存都会有多个缓存槽,包含在slots字段中,slots的个数包含在num_slots字段,槽的过程时间控制在于ttl字段。对于用户缓存和系统缓存,默认情况下系统缓存数量为1000,实际上APC创建了1031个,也就是说默认情况下APC最少可以缓存1031个文件的中间代码。当然这个值还需要考虑内存大小,计算slot的key后的分布等等。更多的关于缓存的统计信息存储在header字段中,header字段结构为cache_header_t,如下:


struct cache_header_t {
        apc_lck_t lock;             读写锁,独占阻塞缓存锁
        apc_lck_t wrlock;           写锁,为防止缓存爆满
        unsigned long num_hits;     缓存命中数
        unsigned long num_misses;   缓存未命中数
        unsigned long num_inserts;  插入缓存总次数
        unsigned long expunges;     清除的总次数
        slot_t* deleted_list;       指向被清除的槽的链表
        time_t start_time;          以上计数器被重置的时间
        zend_bool busy;             当apc在忙于清除缓存时告诉客户端此时状态的标记
        int num_entries;            统计的实体数
        size_t mem_size;            统计的被用于缓存的内存大小
        apc_keyid_t lastkey;        用户缓存最后一写入的key
    };

一个缓存包含多个slots,每个slot都是一个slot结构体的变量,其结构如下:


    struct slot_t {
        apc_cache_key_t key;        槽的key
        apc_cache_entry_t* value;   槽的值
        slot_t* next;               链表中的下一个槽
        unsigned long num_hits;     这个bucket的命中数/* number of hits to this bucket */
        time_t creation_time;       槽的初始化时间
        time_t deletion_time;       槽从缓存被移除的时间 /* time slot was removed from cache */
        time_t access_time;         槽的最后一次被访问的时间
    };

每个槽包含一个key,以apc_cache_key_t结构体存储;包含一个值,以apc_cache_entry_t结构体存储。如下:


    typedef struct apc_cache_key_t apc_cache_key_t;
    struct apc_cache_key_t {
        apc_cache_key_data_t data;
        unsigned long h;              /* pre-computed hash value */
        time_t mtime;                 /* the mtime of this cached entry */
        unsigned char type;
        unsigned char md5[16];        /* md5 hash of the source file */
    };

结构说明如下:

  • data字段 apc_cache_key_data_t类型,一个联合体,存储key的关联信息,比如对于系统缓存,其可能会存储文件的路径或OS的文件device/inode;对于用户缓存可能会存储用户给定的标识或标识长度。
  • h字段 文件完整路径或用户给定的标识的hash值,使用的hash算法为PHP自带的time33算法;或者文件所在device和inode的和
  • mtime字段 缓存实体的修改时间
  • type字段 APC_CACHE_KEY_USER:用户缓存; APC_CACHE_KEY_FPFILE:系统缓存(有完整路径); APC_CACHE_KEY_FILE: 系统缓存(需要查找文件)
  • md5字段 文件内容的MD5值,这个字段与前面四个字段不同,它是可选项,可以通过配置文件的apc.file_md5启用或禁用。并且这个值是在初始化实体时创建的。看到这里源文件的md5值,想起之前做过一个关于MySQL数据表中访问路径查询的优化,开始时通过直接查询路径字段,在数据量达到一定级别时,出现了就算走索引还是会很慢的情况,各种方案测试后,采用了以新增一个关于访问路径的md5值查询解决。

除了入口,APC在最终的数据存储上对于系统缓存和用户缓存也做了区分,在_apc_cache_entry_value_t分别对应file和user。


    typedef union _apc_cache_entry_value_t {
        struct {
            char *filename; /* absolute path to source file */
            zend_op_array* op_array;     存储中间代码的op_array
            apc_function_t* functions; /* array of apc_function_t's */
            apc_class_t* classes; /* array of apc_class_t's */
            long halt_offset; /* value of __COMPILER_HALT_OFFSET__ for the file */
        } file;                         file结构体 系统缓存所用空间,包括文件名,,
        struct {
            char *info;
            int info_len;
            zval *val;
            unsigned int ttl;           过期时间
        } user;                         ser结构体 用户缓存所用空间
    } apc_cache_entry_value_t;

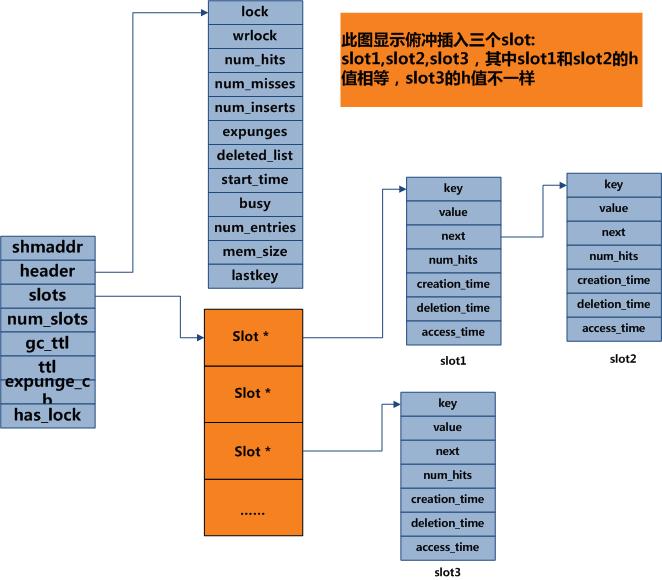

如图所示:

APC缓存存储结构

APC缓存存储结构

初始化

在APC扩展的模块初始化函数(PHP_MINIT_FUNCTION(apc))中,APC会调用apc_module_init函数初始化缓存所需要的全局变量,如系统缓存则调用apc_cache_create创建缓存全局变量apce_cache,默认情况下会分配1031个slot所需要的内存空间,用户缓存也会调用同样的方法创建缓存,存储在另一个全局变量apc_user_cache,默认情况下会分配4099个内存空间。这里分配的空间的个数都是素数,在APC的代码中有一个针对不同数量的素数表primes(在apc_cache.c文件)。素数的计算是直接遍历素数表,找到表中第一个比需要分配的个数大的素数。

缓存key生成规则

APC的缓存中的每个slot都会有一个key,key是 apc_cache_key_t结构体类型,除了key相关的属性,关键是h字段的生成。 h字段决定了此元素落于slots数组的哪一个位置。对于用户缓存和系统缓存,其生成规则不同。

  • 用户缓存通过apc_cache_make_user_key函数生成key。通过用户传递进来的key字符串,依赖PHP内核中的hash函数(PHP的hashtable所使用的hash函数:zend_inline_hash_func),生成h值。
  • 系统缓存通过apc_cache_make_file_key函数生成key。通过APC的配置项apc.stat的开关来区别对待不同的方案。在打开的情况下,即 apc.stat= On 时,如果被更新则自动重新编译和缓存编译后的内容。此时的h值是文件的device和inode相加所得的值。在关闭的情况下,即apc.stat=off时,当文件被修改后,如果要使更新的内容生效,则必须重启Web服务器。此时h值是根据文件的路径地址生成,并且这里的路径是绝对路径。即使你是使用的相对路径,也会查找PG(include_path)定位文件,以取得绝对路径,所以使用绝对路径会跳过检查,可以提高代码的效率。

添加缓存过程

以用户缓存为例,apc_add函数用于给APC缓存中添加内容。如果key参数为字符串中,APC会根据此字符串生成key,如果key参数为数组,APC会遍历整个数组,生成key。根据这些key,APC会调用_apc_store将值存储到缓存中。由于这是用户缓存,当前使用的缓存为apc_user_cache。执行写入操作的是apc_cache_make_user_entry函数,其最终调用apc_cache_user_insert执行遍历查询和写入操作。与此对应,系统缓存使用apc_cache_insert执行写入操作,其最终都会调用_apc_cache_insert。

不管是用户缓存还是系统缓存,大体的执行过程类似,步骤如下:

  1. 通过求余操作,定位当前key的在slots数组中的位置: cache->slots[key.h % cache->num_slots];
  2. 在定位到slots数组中的位置后,遍历当前key对应的slot链表,如果存在slot的key和要写入的key匹配或slot过期,清除当前slot。
  3. 在最后一个slot的后面插入新的slot。
